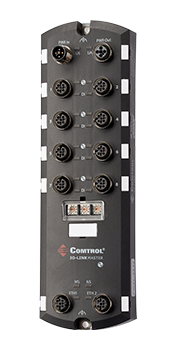

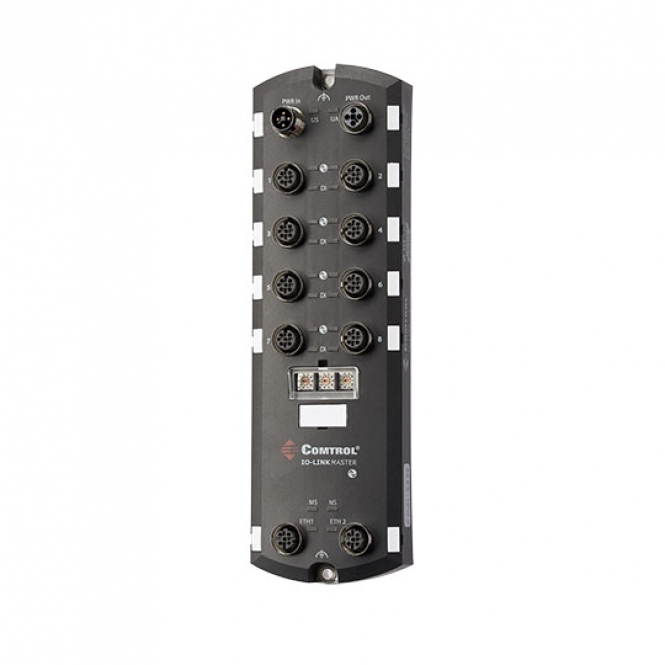

IO-Link Master 8-EIP/Modbus Eight channel IO-Link Master to EtherNet/IP™/Modbus TCP, machine or panel mount, IP67 housing

IO-Link Master 8-EIP





Der IO-Link Master unterstützt Modbus TCP und EtherNet / IP und verfügt über robuste IP67 - Gehäuse mit M12 - Steckverbinder für raue Umgebungen. Diese industrielle IO-Link - Gateway verfügt über eine breite Betriebstemperatur von -25 ° bis 60 ° C.

Artikelnummer: 99608-8



• Acht-Port IO-Link Master zu Modbus TCP und EtherNet / IP ™
• Robustes IP67 Gehäuse Desing für raue Umgebungen, so dass M12-Steckverbinder bis acht Sensor oder Aktor-Verbindungen auf einem Master-Block nach oben
• Multilink ™ - bietet gleichzeitig IO-Link-Gerät den Zugriff auf mehrere Controller
• Modbus TCP und EtherNet / IP ™ Zugriff auf IO-Link-Prozess, Veranstaltungs- und Servicedaten
• Modbus TCP und EtherNet / IP ™ Klasse 1 (implizite) und Klasse 3 (Explicit) Schnittstellen
• HMI, SCADA und SPS-Zugriff auf IO-Link ISDU Blöcke ohne komplexe Programmierung
• EDS-Dateien und Beispielprogramme
• Leistungsstarke Web-GUI zur Konfiguration und Diagnose, einschließlich:
  • IO-Link Device Management den IO-Link Gerätehersteller IODD-Datei für die einfache Gerätekonfiguration mit
  • Automatische Datenspeicherung (Upload und Download)
  • Manuelle Datenspeicherung (Upload und Download)
  • Gerätevalidierung
  • Datenvalidierung
• Großer Betriebstemperatur (-25 ° bis + 60 ° C)
• Zusätzlicher digitaler Eingang an jedem Port
• IO-Link V1.0 und V1.1 Kompatibilität
• IO-Link COM1, COM2 und COM3 (230K Baud-Rate) Unterstützung

​

• Network Interface10 / 100BASE-TX
• Gehäuseaus ABS (eingetopft)
• IP - SchutzartIP67
• Installation und Erdung MethodeMaschine oder Panelmontage
  Zwei-Loch - M4 oder # 8 Schrauben
• NetzwerkprotokolleEtherNet / IP ™, Modbus / TCP (Slave)
• Steckverbinder (M12)8 - IO-Link
  2 - Ethernet
  2 - Power
• LED - AnzeigenEnergie, Modulstatus, Netzwerkstatus, IO-Link, DI und Ethernet - Port - Status
• Abmessungen8,35 "x 2,56" x 1,18 "
  212 x 65 x 30 mm
• Produkt - Gewicht1,0 lb
  454 kg

• Anschlusstypweiblich, M12, A-codiert, 5-polig
• Anzahl der Ports8
• IO-Link - VersionUnterstützung V1.0 und V1.1
• AnschlussbelegungPin 1 = L +
  Pin 2 = DI
  Pin 3 = L-
  Pin 4 = C / Q
  Pin 5 = Nicht verbunden

• Konfigurationen pro PortIO-Link = 1
  DI (SIO - Modus) = 1
  DO (SIO - Modus) = 1
  DI (dedicated) = 1
• IO-Link - Modus Übertragungsraten4.8k (COM1)
  38,4 (COM2)
  230.4K (COM3)
• BaudratenerkennungAutomatische
• Ausgangsstrom auf IO-Link-Anschlüsse (Ports 1-8)
  • C / Q auf Pin 4Vs auf Pins 1, 3
  • 200mA (Maximum)1,6mA * (Maximum)
  • 200mA (Maximum)500mA * (Maximum)
• KurzschlussschutzJa
• Kabellänge (Maximum)30 m

• Sensor Strombelastung (Maximum)200mA
• EingangskenndatenIEC 61131-2 Typ 1 und Typ 3 - konform
• Kurzschluss- und ÜberlastschutzJa
• KurzschlussfestJa
• EingangsstrombegrenzungJa
• C / Q EingangsschwelleNiedrig: 8,0 - 11,5 V
  Max: 10.5 - 13.0V

• Actuator Strombelastung (Maximum)200mA
• EingangskenndatenIEC 61131-2 Typ 1 und Typ 3 - konform
• Kurzschluss- und ÜberlastschutzJa
• KurzschlussfestJa
• EingangsstrombegrenzungJa
• AusgangsfunktionPNP / NPN

• Sensor Strombelastung (Maximum)200mA
• EingangskenndatenIEC 61131-2 Typ 1 und Typ 3 - konform
• Kurzschluss- und ÜberlastschutzJa
• KurzschlussfestJa
• EingangsstrombegrenzungJa
• DI EingangsschwelleLow: 5,2 - 6,4V
  Hoch: 6,8 - 8,0V

• Unterstützte Steuerungeneinschließlich , aber nicht beschränkt auf:
  • Control Logix
  • Compact Logix
  • RSLogix
  • SLC 500
  • PLC5
  • MicroLogix
  • andere Klasse 1 oder Klasse 3 EtherNet / IP - Steuerungen unterstützt werden können
• ISDU Read & Schreibtbis zu 40 einzelne Befehle in einem EtherNet / IP - Nachricht
• ISDU BefehleWählbare Byteaustausch (keine, 16-Bit oder 32-Bit)
  Wählbare Nutzlast Größen (4-232 Byte)
  ISDU Blockindex
  ISDU Subindex
  Länge von Lese- oder
  Schreibdatennutzlast
• Web - Seite - Konfigurationbietet die folgenden Funktionen:
  • Port - Konfiguration für ISDU Daten, Prozessdaten, Übertragungsmodus, Lesen / Schreiben, schreiben PDI / Datei zu Tag, und lesen PDO aus Tag / Datei. • EtherNet / IP -Konfiguration: • Time to Live (TTL) Network Value • Multicast IP - Adresse Allocation Control• Benutzerdefinierte Anzahl der Multicast - IP - Adressen • Benutzerdefinierte Multicast Start - IP - Adresse • Sitzungs Encapsulation Timeout





• DiagnoseJa
• Electronic Data Sheets (EDS)Ja
• Beispiel - SPS - ProgrammeJa

Rev: 08/20
