Zusammenfassung:

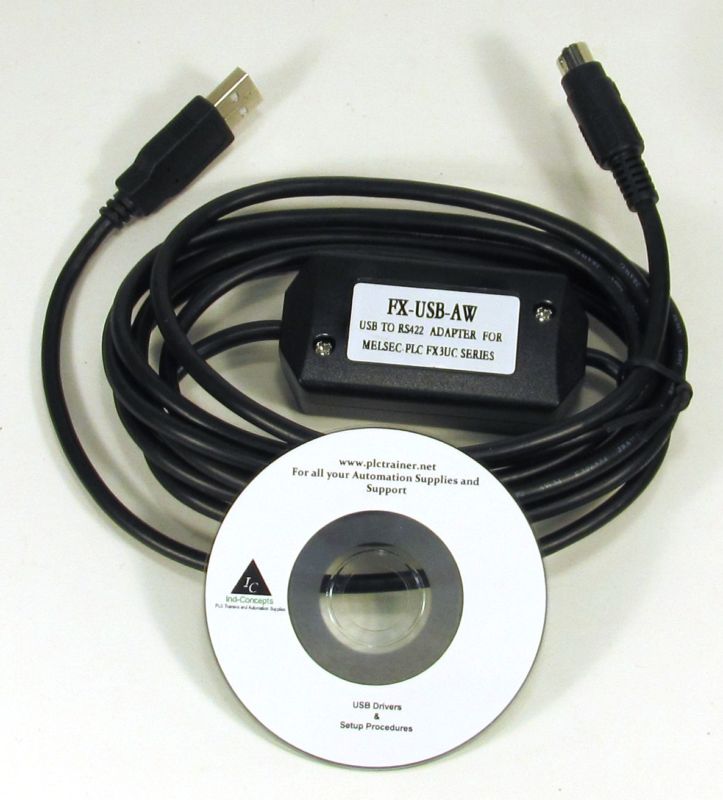

FX-USB-AW ist die Programmiersprache, in der Kabel-USB-Schnittstelle, die sowohl den seriellen Anschluss und RS422-Signal-Umwandlung. Unter der Kontrolle von Computer-gesteuerten Fahrer, das Programmierkabel es möglich, dass der Computer USB-Schnittstelle, um die traditionelle serielle (bekannt als COM-Schnittstelle) zu simulieren, damit verschiedene bestehende Programmier-Software wie z. B. Kommunikations-Software macht, kann die Überwachung Software und andere Anwendungen normalerweise verwendet. Die Arbeitsgruppe Stromversorgung dieses Kabels ist direkt aus dem USB-Port, nicht aber die PLC-Programmierschnittstelle. Die zweifarbige auf dem Konverter-Box-LED zeigt Daten des Sende-Status.

FX-USB-AW ist für die SPS FX3U-Serie, die die MD8F Radiobuchse von Mitsubishi, wie FX3U/FX2N/FX1N/FX0/FX0N/FX0S/FX1S hat, und es kann die FX-232AW Modul ersetzen. Der größte Abstand Kommunikation ist zwei Kilometer.

Sie wählen das USB-Kabel SC09-Programmierung, für A-und FX-Serie alle Mitsubishi PLC (einschließlich der alten Produkte FX2/FX2C).

Merkmale und technologischer Index:

● Unterstützung FX-USB-AW-Betriebssystem: Windows 2000/XP (WinNT4/95/98/Me/DOS nicht enthalten)
● Unterstützung FX-USB-AW Programmiersoftware Version: FXGP / WIN V1.0, V4.0 GPP, GX Entwickler V7.0 und höher ● Voll kompatibel mit USB V1.1 Normen und USB CDC V1.1.
● USB-Bus-powered, mit Stromaufnahme von 50 mA
● Baudrate: 300 bps ~ 1Mbps automatisch auf die Standard-Baudrate anzupassen
● Unterstützen UART-Datenformat: Datenbits: 7-8; Stoppbit: 1, 2, Check-Bit: gerade / ungerade / keine Parität
● Unterstützung Langstrecken-Kommunikation, die größte Kommunikation ist zwei Kilometer (9600 bps)
● Jeder PC nur unterstützt ein USB-Kabel Programmierung
● Betriebstemperatur: -20 ~ +75 ℃
● Kabellänge: 2,5 m; Farbe: schwarz

Verwendungszweck:

USB-Gerätetreiber sollten vor der Verwendung FX-USB-AW-Programmierung Kabel, das Sie auf der CD-ROM zusammen mit dem Kabel verkauft werden, installiert werden. Und für die spezifischen Installationsschritte entnehmen Sie bitte den Befehl Dateien auf der CD-ROM-Treiber, und Details sind nicht unbedingt hier aufgeführt.

Nach Installation der Treiber, wird der entsprechende COM-Port für den FX-USB-AW-Programmierung Kabel im "Geräte-Manager" von Windows angezeigt werden. Der Schritt ist nächste, nur um diese COM-Port in der Programmier-Software und andere Software-Anwendung zu wählen und halten andere Kommunikationsparameter wie in den Standard-Einstellungen. Und die folgenden Schritte sind genau die gleichen wie in der traditionellen Programmierung Kabel mit RS232-Schnittstellen.

Long-distance-Kommunikation:

Die größte Kommunikations-Bereich zwischen dem FX-USB-AW Programmierkabel und der SPS ist bis zu zwei Kilometer (9600 bps). Der Benutzer muss die self-made Pläne Kabel verlängern folgen. Transmission Line sollte 0.22mm2 oder mehr, Twisted-Pair-Kabel sein. Wenn der Abstand mehr als 2.000 m ist, könnte RS422-Repeater installiert, um den Abstand zu verlängern.

Bitte beachten Sie: USB-Kabel kann nicht verlängert werden.
