KOL-PC-Adapter-CN

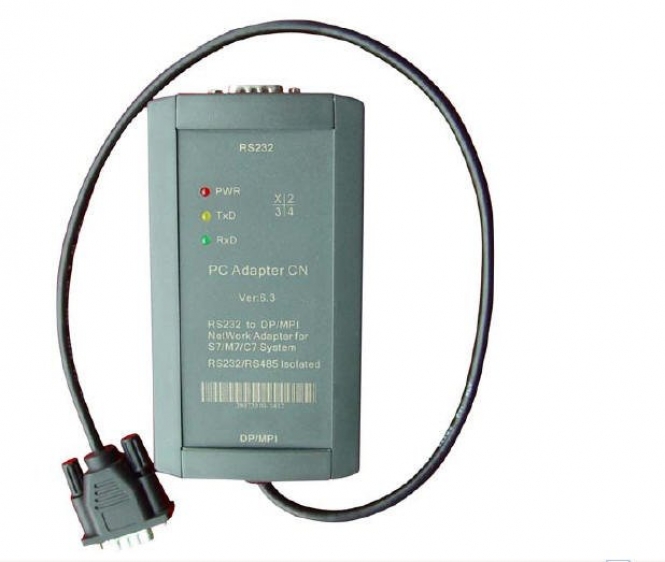

PC Adapter CN:support RS232 to PROFIBUS/MPI communication
Dieser Adapter ist kompatibel mit Siemens PC-Adapter und HMI-Adapter, voll unterstützt RS232-Port des PC und HMI an PROFIBUS / MPI-Kommunikation, mit der Siemens spezielles Protokoll Prozessor-Chip, kann es für Siemens S7-300/400 Serie SPS und anderen Geräten verwendet werden mit PROFIBUS / MPI-Schnittstelle. RS232-RS485-Stromversorgung sind alle optisch isolierte, besonders geeignet für den starken Interferenzen und Kommunikationsschnittstelle leicht beschädigt Industrial-Szene.
PC Adapter CN ist ein High-Tech-Adapter kompatibel mit Siemens PC-Adapter und HMI Adapter, voll unterstützt serielle RS232-Schnittstelle des PC und HMI an PROFIBUS / MPI-Kommunikation, nehmen die Siemens-Protokoll-Prozessor-Chip, keine funktionalen Mängel. PC Adapter CN ist die opto-isolierte Adapter für industrielle design.It hat den Überspannungsschutz und Blitzschutz anti-Schaltung auf die RS232-Schnittstelle und RS485-Schnittstelle, unterstützt Hot-Plug, ist für Siemens S7-300/400 PLC-Serie und andere Geräte geeignet mit PROFIBUS / MPI-Schnittstelle. Insbesondere gilt es für den starken stören industriellen Umfeld und der Schutzklausel in der Schaltung garantiert das sichere Betrieb des Systems.
PC Adapter CN zwischen S7-300/400PLC und RS232-Schnittstelle der HMI Dritten kommunizieren, ersetzen die Siemens HMI Adapter.
Die niedrige Version PC / MPI + nicht nehmen die Siemens-Protokoll-Prozessor-Chip, sondern übernehmen die MCU und nutzen die Software, um die PROFIBUS-Protokoll zu erreichen, das Protokoll ist nicht perfekt und hat den Mangel, nur unterstützt MPI-Kommunikation, unterstützt PROFIBUS-Kommunikation, können nur wenige verbinden HMI und den Defekt. Wenn es viele Knoten oder Drittanbieter-Gerät im Netzwerk, kann es nicht identifizieren jeden Knoten. Gleichzeitig kann es besteht das Risiko, dass PC / MPI + nicht verwendet werden, nachdem die Steuerung internes Programm in Zukunft verbessert wird.
Wichtigste technische Daten:
● RS232-Schnittstelle verbinden können PC oder HMI-Geräte von Drittherstellern, etc, Baudrate 9.6Kbps ~ 115.2Kbps automatisch angepasst.
● Unterstützung PROFIBUS und MPI-Kommunikation, Auto-Bus-Protokoll-Test, der größte Baudrate 1,5 Mbps.
● Stromversorgung von SPS-Schnittstelle, 24VDC, Leistungsaufnahme 2W, mit Überstrom-und Überspannungsschutz.
● Leistung-RS485-RS232 alle isolierten
● Opto-isolated 1000VDC.
● RS232-Schnittstelle hat die Anti-wogende Schutz
● RS485-Schnittstelle hat die Anti-Blitz und wogenden Beschützer, Wiederholbarkeit Spitzenkapazität : Ipp = 100A (10/700us, 4KV), erfüllen die Norm ITU-TK20/21, VDE 0433. ± 15kV ESD-Schutz.
● Brauchen Sie zusätzliche 24VDC für die Kommunikation über große Entfernungen, trifft die größte Kabellänge der PROFIBUS-Norm.
● Mit der Power-Anzeige, Senden von Daten Indikator, Datenempfang Indikator
kann der Adapter auf der Schiene S7-300/400PLC installieren oder 35mm Normschiene.
● Form Größe: 123mm × 68mm × 30mm (Länge * Breite * Höhe), mit der Halterung
● Arbeitstemperatur: -20 ~ +75 ℃
Rev: 10/13
