HIL-CIFX50-RE

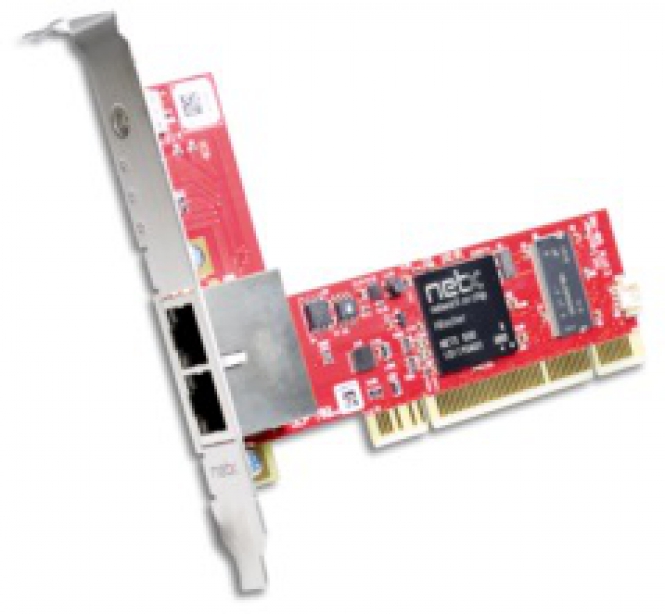

CIFX 50-RE
Communication Interface PCI |
| Ethernet in der Automatisierung, angetreten mit dem Anspruch große Datenmengen mit hoher Datenrate über alle Ebenen der Kommunikationspyramide zu übertragen und das zu den niedrigen Kosten von Bürokomponenten. Die Wahrheit ist, dass unterschiedliche Systeme für Determinismus, minimalen Jitter und Linientopologie zusätzliche Hardware benötigen und nur zum Teil oder eingeschränkt den Einsatz von Standardkomponenten erlauben. Die oft geforderte zehnjährige Liefergarantie führt letztendlich wieder zu speziellen PC-Karten für die Automatisierung. Mit der cifX stellt Hilscher eine Lösung vor, die alle Systeme unterstützt, sich auf den Netzwerk Controller netX und ein SDRAM reduziert und dabei das Maximum an Performance, Funktionalität und Flexibilität zu einem fairen Preis bietet. | |
| Fakten auf einen Blick | |
| Eine PC-Karte für alle Real-Time-Ethernet-Systeme | |
| Eine PC-Karte für Master und Slave | |
| Datenaustausch per Dual-Port-Memory oder Direct-Memory-Access | |
| Einheitliches User Interface für die verschiedenen Protokolle | |
| Variante mit PCI oder PCI Express | |
| Zehnjährige Liefergarantie | |
| SyCon.net als Konfigurator basierend auf FDT/DTM | |
| Produkte | CIFX 50-RE |
| EtherCAT Slave | |
| Zyklische Daten | max. 400 Byte |
| Azyklische Daten | SDO Master/Slave |
| SDO Slave/Slave | |
| Funktionen | 3 FMMUs und 4 SYNC-Manager |
| COE (CANopen over Ethernet) | |
| Complex Slave | |
| Emergency | |
| EtherNet/IP Adapter | |
| Zyklische Daten | max. 1008 Bytes |
| Unscheduled Daten | max 1400 Bytes pro Telegramm |
| Funktionen | Cyclic Verbindung |
| DHCP, BOOTP | |
| eine E/A Verbindung | |
| max. 8 Verbindungen | |
| UCMM unterstützt | |
| Server Services | Get_Attribute_All |
| Get_Attribute_Single | |
| Set_Attribute_All | |
| Set_Attribute_Single | |
| PROFINET IO Device | |
| Zyklische Daten | max. 2048 Bytes (IOCR) |
| Azyklische Daten | Read/Write Record, max 1024 Bytes/Telegramm |
| Funktionen | Context Management über CLRPC |
| DCP | |
| Prozess- und Diagnose-Alarm | |
| 1 Submodul | |
| Diagnose, max. 200 Bytes/Telegramm | |
| max. 244 Module | |
| Soll/Ist-Vergleich der Konfiguration | |
| VLAN- und Priority-Tagging | |
| Modbus TCP/IP Server | |
| Funktinscodes | 1,2,3,4,5,6,15,16 |
| Register (16-Bit) | max. 120 bzw 125 Register pro Telegramm |
| Coil (1-Bit) | max. 1968 bzw. 2000 Coils pro Telegramm |
| Message Modus | Ein-/Ausgangsdatenbereich nicht verwendet |
| Server | |
| E/A-Modus Server | max. 11520 Byte E/A Daten |
| SERCOS III Slave | |
| Echtzeitdaten | max. 2800 Bytes |
| Azyklische Daten | Servicekanal Lesen/Schreiben/Standard Kommandos |
| Funktionen | Max. 8 Subdevices |
| Phasenhochlauf | |
| Ring und Linienstruktur | |
| Synchronisation | |
| Version | V1.1 |
| EtherCAT Master | |
| Zyklische Daten | max. 11520 Bytes |
| Azyklische Daten | CoE (CANopen over EtherCAT)Up-/Download |
| Funktionen | Emergency |
| Get OD List | |
| Topologie: Linie | |
| EtherNet/IP Scanner/Master | |
| Zyklische Daten | max. 11520 Bytes |
| Unscheduled Daten | max. 504 Bytes pro Telegramm |
| Funktionen | Cyclic Verbindung |
| DHCP, BOOTP | |
| max. 64 Verbindungen | |
| UCMM unterstützt | |
| Client Services | Get_Attribute_Single/All |
| Set_Attribute_Single/All | |
| PROFINET IO Controller | |
| Zyklische Daten | max. 6144 Bytes |
| Azyklische Daten | Read/Write Record, max. 4096 Bytes/Request |
| Funktionen | Alarmbehandlung |
| Context Management über CLRPC | |
| DCP | |
| max. 32 Devices | |
| minimale Zykluszeit 1 ms | |
| Pro Device ein Puffer verfügbar für Diagnosedaten | |
| PowerLink Controlled | |
| Node/Slave | |
| Zyklische Daten | max. 2980 Bytes |
| Azyklische Daten | SDO Up-/Download |
| Funktionen | SDO über ASND und UDP |
| Poll Request/Response | Response Time 1?s |
| Version | V2 |
| Technische Daten | |
| Systemschnittstelle | PCI, 33 MHz DPM oder DMA |
| Betriebsspannung | 3,3 V / max. 650mA |
| Betriebstemperatur | 0 ... 55°C |
| Maße (L x B x H) | 120 x 72 x 18 mm |
| Beschreibung | Communication Interface PCI |
Rev: 10/21
| Bus | PCI |
|---|
